1.本發明涉及一種醫用膠帶全自動分切機，屬于醫用膠帶加工設備技術領域。

背景技術：

2.醫用膠帶主要是以織物(多數為棉布或無紡布)為基材，涂有氧化鋅和醫用膠為主要原料合成的膠漿、醫用壓敏膠的聚氨酯膜制成。醫用膠帶收卷在芯管上以后，需將其分切成小卷，醫用膠帶的分切有手工分切和機械分切兩種，手工分切由于效率低、安全性差以及勞動強度大等缺點，而被機械分切所取代。

3.現有的醫用膠帶分切機如申請公布號是cn104139417a的中國發明專利申請所公布，其包括機架、換料機構和切刀機構，換料機構的動力裝置包括換料電機和轉料電機，轉料電機通過換料機構中心軸與雙聯支架相連，雙聯支架另一端通過切料軸固定裝置連有兩根切料軸，其中靠近切刀機構的轉料軸的右端設有分切固定裝置，切料軸的左端設有剎車片，并設有與轉料電機相連的單向離合器相配合的固定軸；切刀機構包括刀盤轉軸及其兩端的刀架好中間的刀盤，切刀通過螺釘固定在刀盤上，切刀機構設有刀片定位裝置，本分切機還包括與換料電機、轉料電機、切刀旋轉電機、分切固定裝置、刀架移動電機和進刀驅動裝置相連接的plc控制系統，并設有人機交互界面實現自動控制。

4.上述專利僅分切程序?qū)崿F(xiàn)了機械分切，而其它的上料、下料等仍需人工完成，整體上醫用膠帶的分切效率仍較低，由于將待分切的醫用膠帶放置在切料軸上以及分割完成后將從切料軸上取下成品醫用膠帶由人工完成，故其醫用膠帶的分切效率仍然較低，安全性亦有待提高。

技術實現要素：

5.本發明的目的是提供一種醫用膠帶全自動分切機，解決現有技術中醫用膠帶分切效率低及安全性差的技術缺陷。

6.為解決上述問題，本發明所采取的技術方案是：一種醫用膠帶全自動分切機，包括上料機、分割裝置、下料裝置和機械手；上料機用于放置并輸送待分割的醫用膠帶；分割裝置用于分割醫用膠帶；下料裝置用于輸送分割后成品的醫用膠帶；機械手上案安裝上下料治具，用于抓取上料機上待分割的醫用膠帶套設于分割裝置上，并且在分割完成后抓取成品的醫用膠帶放置到下料裝置上。本發明在使用時，將待分切的醫用膠帶放置于上料機上，由下料機輸送，故在使用時人員遠離分割裝置，提高了醫用膠帶分割的安全性，本發明由機械手抓取待分切的醫用膠帶上料，進一步的提高了安全性，且由機器人將待分切的醫用膠帶放置到分割裝置上，并且由機械手將成品醫用膠帶從分割裝置上取下，相較于人工放置和取下醫用膠帶，提高放置醫用膠帶的效率。

7.作為本發明的進一步改進，上料機包括輸送機構a、對中裝置a、輸送機構b、對中裝置b和輸送機構c；輸送機構a包括機架a、輸送帶a和驅動電機a，輸送帶a繞在機架a上并且由驅動電機a驅動在機架a上水平輸送；對中裝置a設置在機架a上，用于使放置于輸送帶a上待

分割的醫用膠帶在輸送帶a中部向前輸送；輸送機構b包括機架b、輸送帶b和驅動電機b，輸送帶b繞在機架b上并且由驅動電機b驅動在機架b上水平輸送，輸送帶a上待分割的醫用膠帶自其端部向下掉落到輸送帶b上，由輸送帶b繼續向前輸送；對中裝置b安裝在機架b上，用于使由輸送帶a上掉落的待分割的醫用膠帶在輸送帶b的中部向前輸送；輸送機構c包括機架c、驅動電機c和兩根同步帶，兩根同步帶分別繞在機架c的左右兩側，并且在每根同步帶上均等間隔的設置有支撐架，支撐架上遠離同步帶的方向開設有u形支撐槽，用于接收從輸送帶b端部向下掉落的待分割的醫用膠帶，兩根同步帶同步傳送，用于將支撐槽內待分割的醫用膠帶向前輸送。本發明中的上料裝置由三部分組成，其中輸送機構a向輸送裝置b輸關待分切的醫用膠帶時，對待分割的醫用膠帶進行居中處理，在輸送裝置b向輸送裝置c上輸送待分切的醫用膠帶時，再次對待分切的醫用膠帶進行居中處理，使待分切的醫用膠帶可以準確的輸送到輸送裝置c上，輸送裝置c由于采用同步帶上固定支撐架，由支撐架上的u形支撐槽支撐待分切的醫用膠帶，故待分切的醫用膠帶在輸送裝置c上輸送時，不會相對輸送裝置c在水平方向上滾動，方便機械手抓取，進一步的提高本發明分切醫用膠帶的效率。

8.作為本發明的進一步改進，對中裝置a與對中裝置b的結構相同，對中裝置a包括左擋板單元、左連接板單元、右擋板單元和右連接板單元；左擋板單元的前端沿前后方向設置，左擋板單元的后端向左彎折，左擋板單元的底部與輸送帶a間留有間隙；左連接板單元的右端與左擋板單元固定連接，左連接板單元的左端與機架a的左端固定連接，用于將左擋板單元支撐在機架a上，并且左連接板單元的下表面與輸送帶a間留有間隙；右擋板單元的前端與左擋板單元的前端平行，右擋板單元的后端向右彎折，右擋板單元的后端與左擋板單元的后端呈“八”字形分布，并且右擋板單元的底端與輸送帶a之間留有間隙，右擋板單元前端與左擋板單元前端之間的距離大于或等于待分割的醫用膠帶的長度；右連接板單元的左端與右擋板單元固定連接，右連接板單元的右端與機架a的右端固定連接，用于將右擋板單元支撐在機架a上，并且右連接板單元與輸送帶a之間留有間隙。本發明中的左擋板單元與右擋板單元從左右兩側對待分切的醫用膠帶進行阻擋，使待分切的醫用膠帶在向前輸送的同時朝向輸送帶的中間方向移動，而左擋板單元和右擋板單元前端平行的部分，避免待分切的醫用膠帶在輸送過程中沿左右方向產生位移。

9.作為本發明的進一步改進，對中裝置a還包括前擋板單元，前擋板單元沿左右方向設置在輸送帶a的前方，前擋板單元與輸送帶a前端之間的距離大于或等于待分割的醫用膠帶的直徑，前擋板單元的左右兩端分別與機架a的左右兩端固定連接，輸送帶a上待分割的醫用膠帶自輸送帶a的前端與前擋板單元之間向下掉落到輸送帶b上。本發明設置前擋板單元，減小待分切醫用膠帶的水平初速度，使輸送帶a上待分切的醫用膠帶逐個向下掉落到輸送帶b上，而不會由于醫用膠帶具有不同的水平初速度而在輸送帶b上產生重疊。

10.作為本發明的進一步改進，上下料治具包括第一手指氣缸和兩個夾板；第一手指氣缸的缸體用于安裝在機械手上；兩個夾板分別安裝在第一手指氣缸的兩個手指上，并且兩個夾板隨第一手指氣缸手指的移動而同步相向移動或者同步遠離移動。本發明中的第一手指氣缸驅動兩個夾板同步相向移動或者同步遠離運動，在兩個夾板同步相向移動時，用于夾持待分切的醫用膠帶，而兩個夾板同步遠離移動時，用于公開待分切的醫用膠帶。

11.作為本發明的進一步改進，還包括氣缸連接板和兩個第二手指氣缸，氣缸連接板安裝的中部安裝在機械手上，第一手指氣缸的缸體安裝在氣缸連接板的中部，兩個第二手

指氣缸的缸體分別安裝在氣缸連接板的兩端，并且第二手指氣缸的手指與夾板位于氣缸連接板的同一側，第二手指氣缸用于在使用狀態下從兩端夾緊待分割醫用膠帶。本發明設置氣缸連接板，方便上下料治具的安裝，在氣缸連接板的兩端安裝第二手指氣缸，可從夾板的兩端處夾持待分切的醫用膠帶，在從分割裝置上取下成品醫用膠帶時，第二手指氣缸又可阻止成品醫用膠帶從夾板的端部滑落。

12.作為本發明的進一步改進，分割裝置包括分割機架、轉動頭、支撐軸和移動架；轉動頭轉動安裝在分割機架上，并且由安裝在分割機架上的轉動頭驅動裝置驅動每次旋轉180度；支撐軸數量為兩根以上，支撐軸沿圓周方向均勻分布在轉動頭上，并且由安裝在分割機架上的支撐軸驅動電機驅動旋轉，支撐軸用于接收由機械手抓取的待分割的醫用膠帶；移動架安裝在分割機架上并且與分割機架構成水平移動副，分割機架上設置有移動架驅動裝置用于驅動移動架在分割機架上水平移動，移動架上安裝有分割刀具，分割刀具可在移動架上沿著與支撐軸垂直的方向水平移動，用于調整分割刀具與支撐軸之間的距離對支撐軸上的醫用膠帶進行分割，分割刀具隨移動架的移動用于將支撐軸上的待分割醫用膠帶分切成多段。本發明中的轉動頭用于轉換支撐軸的位置，本發明中支撐軸的數量為兩根以上，可以在切割其中一部分支撐軸上的醫用膠帶時，由機械手從另一部分支撐軸上取下分切完成的成品醫用膠帶，并且將待分切的醫用膠帶放置于該遠離分割刀具的支撐軸上，使本發明可以持續的對醫用膠帶進行分切，更進一步的提高本發明分切醫用膠帶的效率。

13.作為本發明的進一步改進，還包括支撐塊，支撐塊滑動設置在分割機架上遠離轉動頭的一端，分割機架上設置有支撐塊驅動裝置，用于驅動支撐塊在分割機架上水平移動，用于調整支撐塊與支撐軸之間的距離，支撐塊上靠近支撐軸的一側固定有支撐套，在分割醫用膠帶的狀態下，支撐塊滑動至支撐軸的端部伸入支撐套內。本發明設置支撐塊，由支撐塊上的支撐套與正在分切醫用膠帶的支撐軸對接，防止正在分切醫用膠帶的支撐軸發生擺動，提高本發明分切醫用膠帶精度。

14.作為本發明的進一步改進，上料機的長度方向與分割裝置的長度方向垂直，并且上料機的前端靠近分割裝置的右端，機械手設置在上料機的左側，且機械手位于分割裝置的后側。本發明中上料機和分割裝置不會對機械手的工作產生干擾。

15.作為本發明的更進一步改進，還包括廢料箱，廢料箱設置在上料機的前側，用于放置切割產生的廢料。本發明中的廢料箱可以收集醫用膠帶分切中產生的廢料，如邊沿部分被切除的不合格的產品等。

16.綜上所述，本發明的有益效果是：本發明在使用時，由機械手將待分切的醫用膠帶放置到分割裝置上，并且由機械手將分切后的成口醫用膠帶從分割裝置上取下，不需要人工靠近分割裝置，故提高了醫用膠帶分切的安全性，本發明中上料機與機械手相配合，提高醫用膠帶分切的效率。

附圖說明

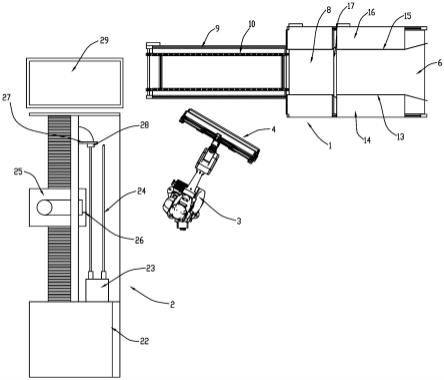

17.圖1是本發明的俯視圖（不包含下料裝置）。

18.圖2是本發明的立體結構示意圖（不包含下料裝置和分割裝置）。

19.圖3是圖2中a處的局部放大圖。

20.圖4是圖2中b處的局部放大圖。

21.其中：1、上料機；2、分割裝置；3、機械手；4、上下料治具；5、機架a；6、輸送帶a；7、機架b；8、輸送帶b；9、機架c；10、同步帶；11、支撐架；12、支撐槽；13、左擋板單元；14、左連接板單元；15、右擋板單元；16、右連接板單元；17、前擋板單元；18、第一手指氣缸；19、夾板；20、氣缸連接板；21、第二手指氣缸；22、分割機架；23、轉動頭；24、支撐軸；25、移動架；26、分割刀具；27、支撐塊；28、支撐套；29、廢料箱。

具體實施方式

22.下面結合附圖對本發明的具體實施方式做進一步的說明。

23.如圖1所示的醫用膠帶全自動分切機，包括上料機1、分割裝置2、下料裝置（圖中未示出）和機械手3；上料機1用于放置并向前輸送待分割的醫用膠帶，本發明以上料機1輸送待分割的醫用膠帶的方向?yàn)榉较蚯埃c方向前相反的方向?yàn)榉较蚝?；本發明中的分割裝置2用于分割醫用膠帶，將纏繞在芯管上的膠帶分割成較短的膠帶卷；本發明中的下料裝置用于輸送分割后成品的醫用膠帶，將成品醫用膠帶輸送到收料處，收取成品的醫用膠帶并非本發明的改進點，故對收取成品的醫用膠帶本發明不予詳述；本發明中的機械手3上案安裝有上下料治具4，該上下料治具4用于抓取上料機1上待分割的醫用膠帶套設于分割裝置2上，并且在分割完成后抓取成品的醫用膠帶放置到下料裝置上。

24.如圖1和圖2所示，本發明中的上料機1包括輸送機構a、對中裝置a、輸送機構b、對中裝置b和輸送機構c；本發明中的輸送機構a包括機架a5、輸送帶a6和驅動電機a（圖中未示出），輸送帶a6繞在機架a5上并且由驅動電機a驅動在機架a5上水平輸送，本發明在機架a5的前后兩端備采用軸承轉動安裝有一根轉動軸a（圖中未示出），輸送帶a6的前后兩端分別繞過前后兩根轉動軸a，其發明中的驅動電機a采用電機座a（圖中未示出）可拆卸的安裝在機架a5上，并且驅動電機a的輸出軸與其中一根轉動軸a采用聯軸器連接，本發明優選的將驅動電機a安裝在機架a5前端的一側，將驅動電機a5的輸出軸與前方一根轉動軸連接，由驅動電機a驅動轉動軸a轉動，從而實現輸送帶a6的傳送本發明中的對中裝置a設置在機架a5上，用于使放置于輸送帶a6上待分割的醫用膠帶在輸送帶a6中部向前輸送；本發明中的對中裝置a包括左擋板單元13、左連接板單元14、右擋板單元15和右連接板單元16，左擋板單元13的前端沿前后方向設置，左擋板單元13的后端向左彎折，左擋板單元13的底部與輸送帶a6間留有間隙，使左擋板單元13的底部與輸送帶a6不接觸，避免對輸送帶a6的傳送產生干擾；本發明中左連接板單元14的右端與左擋板單元13固定連接，如將左連接板單元14的右端與左擋板單元13焊接固定等，由左連接板單元14向上支撐起左擋板單元13，左連接板單元14的左端與機架a5的左端固定連接，用于將左擋板單元13支撐在機架a5上，如將左連接板單元14的左端采用多根螺栓可拆卸的安裝在機架a5的左端上，本發明中的左連接板單元14的下表面與輸送帶a6間留有間隙，使左連接板單元14與輸送帶a6不接觸，使輸送帶a6可順暢的傳送；本發明中的右擋板單元15的前端與左擋板單元13的前端平行，右擋板單元15的后端向右彎折，右擋板單元15的后端與左擋板單元13的后端呈“八”字形分布，即本發明中左擋板單元13與右擋板單元15后端的距離，自后向前逐漸減小直至兩者平行的部位，兩者之間的距離保持不變，本發明中右擋板單元15的底端與輸送帶a6之間留有間隙，如此右擋板單元15與輸送帶a6不相接觸，右擋板單元15前端與左擋板單元13前端之間的距離大于或等于待分割的醫用膠帶的長度，本發明中

的右擋板單元15與左擋板單元13之間的距離優選的設置為略大于待分割的醫用膠帶的長度，使待分割的醫用膠帶可在左擋板單元13與右擋板單元15之間輸送；本發明中右連接板單元16的左端與右擋板單元15固定連接，如采用焊接的方式固定，右連接板單元16的右端與機架a5的右端固定連接，用于將右擋板單元15支撐在機架a5上，本發明優選的將右連接板單元16的右端采用多根螺栓可拆卸的安裝在機架a5的頂部，本發明中的右連接板單元16與輸送帶a6之間留有間隙，使右連接板單元16與輸送帶a6之間不相接觸。本發明中的對中裝置a還包括前擋板單元17，該前擋板單元17沿左右方向設置在輸送帶a6的前方，前擋板單元17與輸送帶a6前端之間的距離大于或等于待分割的醫用膠帶的直徑，本發明優選的將前擋板單元17與輸送帶a6前端之間的距離設置為略大于待分割的醫用膠帶的直徑，前擋板單元17的左右兩端分別與機架a5的左右兩端固定連接，如將前擋板單元17的左右兩端采用螺栓與機架a5的左右兩端可拆卸的安裝，輸送帶a6上待分割的醫用膠帶自輸送帶a6的前端與前擋板單元17之間向下掉落到輸送帶b8上，本發明中的前擋板單元17對待分割的醫用膠帶產生阻擋，避免膠帶自輸送帶a6上滾到輸送裝置b上時由于具備水平初速度且不同的醫用膠帶的水平初速度差異而使醫用膠帶在上下方向上產生疊加等。

25.本發明中的輸送機構b包括機架b7、輸送帶b8和驅動電機b，輸送帶b8繞在機架b7上并且由驅動電機b驅動在機架b7上水平輸送，輸送帶a6上待分割的醫用膠帶自其端部向下掉落到輸送帶b8上，由輸送帶b8繼續向前輸送，本發明中的輸送機構b的結構與輸送機構a的結構相同，具體可參考輸送機構a，本發明不予贅述。本發明中的機架b7的高度小于機架a5的高度，機架b7的后端位于機架a5前端的下方，即本發明中的輸送帶b8的后端位于輸送帶a6前端的下方，如此可確保待分割的醫用膠帶自輸送帶a6的前端向下掉落至輸送帶b8上，并由輸送帶b8繼續向前輸送。本發明中的對中裝置b安裝在機架b7上，用于使由輸送帶a6上掉落的待分割的醫用膠帶在輸送帶b8的中部向前輸送，該對中裝置b與對中裝置a的結構相同，具體可參考對中裝置a，本發明不予贅述。

26.如圖3所示，本發明中的輸送機構c包括機架c9、驅動電機c和兩根同步帶10，兩根同步帶10分別繞在機架c9的左右兩側，本發明在機架c9的兩端各轉動設置有一根轉動軸c（圖中未示出），并在轉動軸c的左右兩端各設置有一個帶輪，左側一根同步帶10的前后兩端分別繞在兩根轉動軸c上左端的一個帶輪上，右側一根同步帶10的前后兩端分別繞在兩根轉動軸c上右端的一個帶輪上，在每根同步帶10上均等間隔的設置有支撐架11，兩根同步帶10上支撐架11的數量相等，并且相鄰兩個支撐架11間的距離也相等，本發明中的支撐架11可固定設置在同步帶10上，以避免在使用狀態下支撐架11與同步帶10之間產生相對滑動，在支撐架11上遠離同步帶10的方向開設有u形支撐槽12，用于接收從輸送帶b8端部向下掉落的待分割的醫用膠帶，兩根同步帶10同步傳送，用于將支撐槽12內待分割的醫用膠帶向前輸送，本發明中的機架c9的高度小于機架b7的高度，并且機架c9的后端伸入機架b7前端的下方，即同步帶10的后端位于輸送帶b8前端的下方，從輸送帶b8的前端向下掉落的待分割的醫用膠帶的兩端由兩根同步帶10上支撐架11的支撐槽12支撐，并且隨著同步帶10的傳送將支撐槽12內的待分割醫用膠帶向前輸送。

27.如圖4所示，本發明中的上下料治具4包括第一手指氣缸18和兩個夾板19；第一手指氣缸18的缸體用于安裝在機械手3上，兩個夾板19分別安裝在第一手指氣缸18的兩個手指上，并且兩個夾板19隨第一手指氣缸18手指的移動而同步相向移動或者同步遠離移動，

通過夾板19的相互靠近或者相互遠離以夾取或者松開膠帶。本發明優選的還設置有氣缸連接板20和兩個第二手指氣缸21，氣缸連接板20安裝的中部安裝在機械手3上，本發明中氣缸連接板20與機械手3的安裝方式系現有技術，本發明不予詳述，第一手指氣缸18的缸體安裝在氣缸連接板20的中部，兩個第二手指氣缸21的缸體分別安裝在氣缸連接板20的兩端，并且第二手指氣缸21的手指與夾板19位于氣缸連接板20的同一側，第二手指氣缸21用于在使用狀態下從兩端夾緊待分割醫用膠帶。本發明優選的在機械手3上安裝兩個上下料治具4，兩個上下料治具4的結構相同，可一次夾取更多的膠帶卷。

28.如圖1所示，本發明中的分割裝置2包括分割機架22、轉動頭23、支撐軸24和移動架25；本發明中的轉動頭23轉動安裝在分割機架22上，并且由安裝在分割機架22上的轉動頭驅動裝置驅動每次旋轉180度；本發明中的支撐軸24數量為兩根以上，本發明優選的設置四根支撐軸24，該四根支撐軸24沿圓周方向均勻分布在轉動頭23上，并且由安裝在分割機架22上的支撐軸驅動電機驅動旋轉（圖中未示出），支撐軸24用于接收由機械手3抓取的待分割的醫用膠帶；本發明中轉動頭23與分割機架22的連接方式以及驅動轉動頭23轉動的結構、驅動支撐軸24轉動的結構均系現有技術，具體可參考申請公布號是cn110803551a的中國主發明專利申請文件所公開的轉動頭的結構，本發明不予詳述。

29.本發明中的移動架25安裝在分割機架22上并且與分割機架22構成水平移動副，本發明可采用滑塊與導軌相配合的方式實現移動架25與分割機架22的相對滑動，分割機架22上設置有移動架驅動裝置，用于驅動移動架25在分割機架22上水平移動，本發明中的移動架驅動裝置可以采用電機驅動絲桿，絲桿與移動架螺紋配合的方式，實現移動架25在分割機架22上的滑動，本發明在移動架25上安裝有分割刀具26，分割刀具26可在移動架25上沿著與支撐軸24垂直的方向水平移動，如本發明在移動架25上滑動安裝有刀具座，刀具26安裝在刀具座上，并且在移動架上安裝有刀具驅動裝置（如氣缸等），用于調整分割刀具26與支撐軸24之間的距離對支撐軸24上的醫用膠帶進行分割，本發明中的分割刀具26隨移動架25的移動用于將支撐軸24上的待分割醫用膠帶分切成多段。

30.為了提高本發明中支撐軸24使用狀態下的穩定性，本發明設置有支撐塊27，支撐塊27滑動設置在分割機架22上遠離轉動頭23的一端，本發明可采用導軌與滑塊配合的方式實現支撐塊27與分割機架22的相對滑動，分割機架22上設置有支撐塊驅動裝置，用于驅動支撐塊27在分割機架22上水平移動，本發明中支撐塊驅動裝置可以采用缸體安裝在分割機架22上并且活塞桿與支撐塊27連接的驅動氣缸，通過驅動氣缸活塞桿的伸長與收縮用于調整支撐塊27與支撐軸24之間的距離，在支撐塊27上靠近支撐軸24的一側固定有支撐套28，該支撐套28的內徑略大于支撐軸24的直徑，在分割醫用膠帶的狀態下，支撐塊27滑動至支撐軸24的端部伸入支撐套28內，從而對支撐軸24的端部進行支撐，避免支撐軸24由于一端懸空而產生的擺動。

31.本發明中的上料機1的長度方向與分割裝置2的長度方向垂直，并且上料機1的前端靠近分割裝置2的右端，機械手3設置在上料機1的左側，且機械手3位于分割裝置2的后側，以方便機械手3將上料機1上待分割的醫用膠帶轉移動分割裝置2上。

32.為了方便廢料的回收，本發明設置有廢料箱29，該廢料箱29為開口向上的長方體殼狀，廢料箱29設置在上料機1的前側的地面上，用于放置切割產生的廢料，本發明中機械手3可抓取廢料投放到廢料箱29內。本發明中的下料裝置系現有技術，其包括下料機架和下

料輸送帶，下料輸送帶繞在下料機架上，并且在下料機架上安裝下料驅動電機，由下料驅動電機驅動下料輸送帶傳送，以在機械手3將成品的醫用膠帶放置于下料輸送帶上時，將成品的醫用膠帶輸送至成品收集處。

33.以上說明書中未做特別說明的部分均為現有技術，或者通過現有技術即能實現。而且本發明中所述具體實施案例僅為本發明的較佳實施案例而已，并非用來限定本發明的實施范圍。即凡依本發明專利范圍的內容所作的等效變化與修飾，都應作為本發明的技術范疇。
